打把机的排线机构的结构是怎样?

类别:资讯中心发表时间:2020-05-16

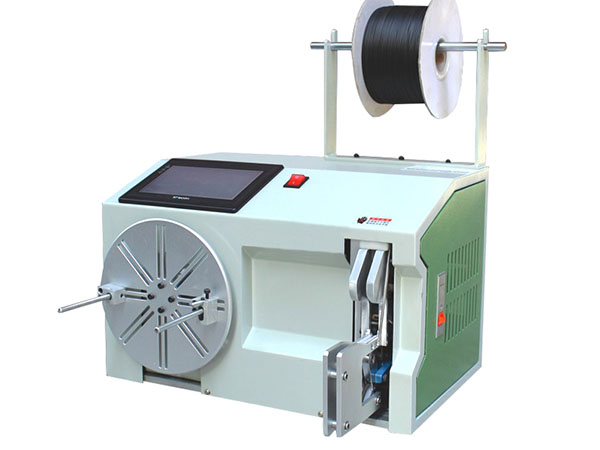

  全自动打把机,数控打把机以及环形打把机的排线机构和跳档机构都是机电控制回路的组成部分。这里先对打把机的排线机构进行说明。
  原来线圈绕制时,排线、跳档大部分是手工,这对操作者眼睛健康妨碍甚大,排线质量也得不到保证。而且,每次仅能排一只线圈,有些绕线设备虽采用齿轮、凸轮等机构,也能进行自动排线,但这种设备只能专用,当导线直径改变,或排线距离改变时,都需作很多机械安装方面的调整,而且不是连续的,有很大的局限性。根据以上情况,可以看出,对打把机的排线方面要求很多:首先要能够进行自动排线,当多只线圈一起绕制时,也能同时进行自动排线,另外,要用通用性,对在一定范围内各种直径的导线,各种排线宽度,都能适用,而不需作复杂的调整。并要求调节是连续的。本打把机的排浅机构基本上能满足上述各项性能要求。

  排线机构的结构包括:底座1、蜗轮2、凸轮3、短滑键4、杠杆5、螺杆6、长滑键7、弹簧和排线架8等部分。在一块长164毫米、宽135毫米、厚10毫米、用铸铁制成的底座1下方,固定着由蜗杆和蜗轮2组成的变速箱,该变速箱由直流永磁电动极来拖动。蜗轮的模数=0。4;齿数=100, 用青铜制成。在底座1的上方、和蜗轮2在同一根轴上安装着凸轮3,凸轮的最大直径为30毫米,最小直径为25毫米,厚8毫米,用耐磨性较好的球墨铸铁(QT50- 1。5)制成。凸轮的圆周表面和短滑键4的一端相接触短滑键是一根高端力锥形的键块,长58亳米,宽6亳米,厚度7亳米,锥度为60度,用钢45制成,可以在底座1上的键槽内来回滑动。短滑键的另一端和扛杆5相接触。杠杆5是一块扁形的铁杆,材料为钢45,其尺寸为长160毫米,宽17毫米、厚7亳米。中间有一支点,在支点处安放上滚动轴承,用来提高其摆动的灵活性。杠杆的另一端和长滑键7相接触,长滑键是一个一端为锥形而另一端是平的键抉,其尺寸是长100亳米,宽6亳米、厚7亳米,锥度60度。材料为钢45。和短滑键一样,也可以在底座1的另一个键槽内来回滑动。杠杆5的支点与螺杆6之间用螺纹相连接,转动螺杆6后,可以使杠杆5的支点位置在短滑鍵4和长滑键_7之间移动。




  长滑键7的另一端和排线架8之间用螺钉相连接。排线架8是选用打字机上的部件装配而成。排线架和 底座之间用弹簧性元件代替(如橡皮筋等)。整个排线机构 安装在打把机台面下面。
  打把机起动时,带动排线机构中蜗轮2转动的直流永磁电动机(又称排线电机)也同时起动。
